Alarmy
Ikona alarmů
Přehled alarmů
1. Stromový přehled
Zobrazení má dvě úrovně: název projektu – datový bod, ve kterém se nachází alarm.
Vedle názvu projektu je uvedeno číslo označující celkový počet alarmů v daném projektu.
V případě více projektů můžete použít Filtr nebo filtrovat podle významných vlastností.
Pole pro zadání filtru
2. Aktuální alarmy
Přehled zobrazuje všechny datové body, které jsou aktuálně v alarmu.
U každého datového bodu je zobrazena informace o stavu alarmu:
 | Aktivní alarm |
Kliknutím se otevře dialogové okno s informacemi o hodnotě alarmu, čase vzniku alarmu a aktuálním čase. V okně můžete alarm potvrdit, zobrazit jej v projektu nebo dialog pouze zavřít.
Dialogové okno – Aktivní alarm
 | Potvrzený alarm |
Dialogové okno již neumožňuje alarm potvrdit. Navíc obsahuje informaci o čase potvrzení alarmu.
Dialogové okno – Potvrzený alarm
3. Filtrování datových bodů v přehledu alarmů
| | Zobrazit aktivní alarmy |
| | Zobrazit potvrzené alarmy |
 | Zobrazit alarmy ze všech projektů |
 | Rozsah historie alarmů |
 | Obnovit data |
 | Zobrazit/skrýt panel historie |
 | Potvrdit všechny vybrané |
 | Resetovat všechny vybrané |
 | Stáhnout historii ve formátu CSV |
 | Zobrazit informace o zvýrazněném/vybraném datovém bodu |
 | Prioritní aktualizace zvýrazněného/vybraného datového bodu |
4. Historie alarmů
Historie zobrazuje čas vzniku/zrušení alarmu, kdo (který uživatel) alarm potvrdil a aktuální stav alarmu.
Historii lze řadit podle času vzniku/zrušení alarmu.
Pro vyhledávání lze použít tři Filtry: cesta / datový bod / uživatel.
Nastavení alarmů
Pro konfiguraci nebo obnovení parametrů alarmu jednotlivých datových bodů můžete přejít do nabídky Nastavení alarmů přímo z nabídky akcí daného datového bodu.
Nabídka Nastavení alarmů
- Vyhledejte požadovaný datový bod v tabulkovém přehledu.
- Kliknutím na ikonu zaškrtávacího políčka (☑️) otevřete místní nabídku.
- Přejděte do části Nastavení alarmů ve spodní části seznamu.
- Vyberte jednu z následujících možností:
- Nastavit alarm: Umožňuje definovat nebo upravit podmínky a parametry alarmu.
- Obnovit nastavení alarmu: Obnoví výchozí konfiguraci alarmu.
Po výběru možnosti Nastavit alarm se otevře okno s podrobnou konfigurací:

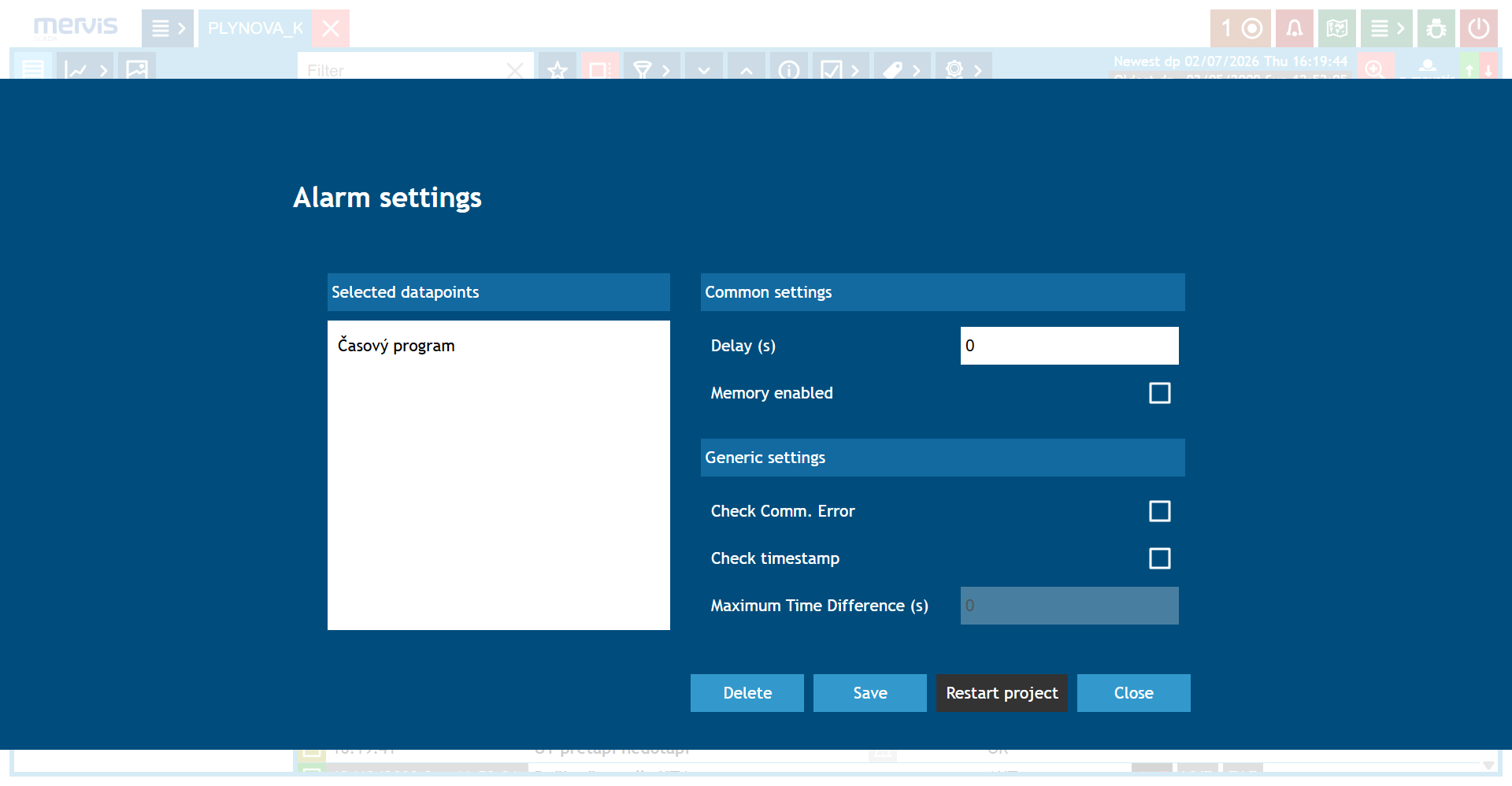

Okno s podrobným nastavením alarmu
Možnosti konfigurace
Okno s podrobnostmi je rozděleno do několika hlavních částí:
- Vybrané datové body: Zobrazuje datové body, které právě konfigurujete (např. Časový program).
- Společná nastavení:
- Zpoždění (s): Určuje časové zpoždění v sekundách před vyhlášením alarmu po splnění podmínky.
- Paměť povolena: Pokud je tato možnost zaškrtnuta, systém si pamatuje stav alarmu a ponechá jej aktivní, i když se vyvolávající podmínka dočasně přestane vyskytovat.
- Obecná nastavení:
- Kontrola chyby komunikace: Vyvolá alarm při chybě komunikace s podřízeným zařízením.
- Kontrola časové známky: Ověřuje časovou známku příchozích dat vůči systémovému času.
- Maximální rozdíl času (s): Nastavuje maximální povolený rozdíl (v sekundách) při ověřování časové známky, pokud je povolena možnost Kontrola časové známky.
Po dokončení konfigurace použijte tlačítka ve spodní části okna: Smazat (odstraní nastavení), Uložit (uloží konfiguraci lokálně), Restartovat projekt (nasadí změny do aktivního projektu) nebo Zavřít (zruší operaci).
Alarm a jeho stavy
Každý bod, který má aktivní chování alarmu, může v závislosti na nastavení nabývat různých stavů alarmu a postupně mezi nimi přecházet, jak je znázorněno na následujícím obrázku.
Přehled stavů alarmu a přechodů mezi nimi
- Texty v kruzích odpovídají jednotlivým stavům alarmu.
- Šipky mezi nimi představují následující přechody mezi stavy:
- Červená šipka – vznik alarmu
- Modrá plná šipka – zrušení alarmu
- Modrá přerušovaná šipka – zrušení alarmu s povoleným automatickým resetem
- Ack – požadavek na potvrzení
- Reset – požadavek na reset
- Pokud je vyvolána akce, která není v diagramu znázorněna, je ignorována (např. požadavek na reset ve stavu Normal).
