Export dat a grafů

Mervis SCADA umožňuje exportovat data zobrazená v grafech. Můžete stáhnout surová data pro analýzu v Excelu/Matlabu, uložit vizuální graf jako obrázek pro reporty nebo generovat elektronické záznamy pro účely compliance.

Poznámka ke compliance: Pro regulovaná prostředí vyžadující tisknutelné nebo elektronické kopie historických dat použijte níže uvedenou funkci exportu tabulky pro vytvoření neměnných CSV nebo Excel záznamů.

Pro přístup k těmto nastavením klikněte na tlačítko Export umístěné v menu zobrazení grafu.

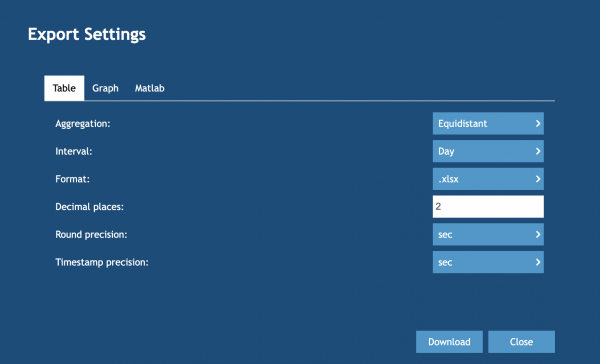

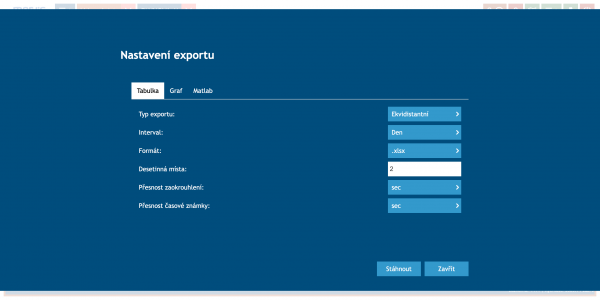

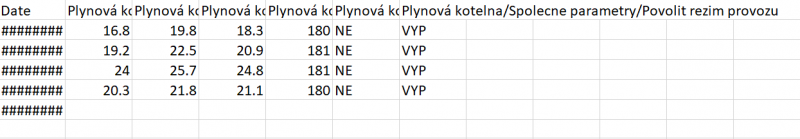

Použijte záložku Table pro stažení dat jako tabulkového souboru (.xlsx, .csv). To je užitečné, pokud potřebujete provádět vlastní výpočty, uchovávat přesné záznamy dat ze senzorů nebo připravit data pro ruční doplnění chybějících dat.

Klíčová nastavení:

• Aggregation (Export Type): Toto je nejdůležitější nastavení. Určuje, zda získáte surová data nebo vypočítaná data.
  • Aligned: Exportuje surová data přesně tak, jak jsou uložena v databázi. Neprovádějí se žádné výpočty. Pokud senzor odeslal hodnotu v 10:03:15, přesně toto časové razítko a hodnota budou v souboru. Použijte pro troubleshooting, přesné historické záznamy nebo jako šablonu formátu pro ruční nahrávání/doplňování chybějících dat.
  • Equidistant: Exportuje vypočítaná data v pevně dané mřížce (např. přesně každých 10 minut). Pokud pro určitý čas neexistuje záznam, systém hodnotu vypočítá na základě okolních dat. Použijte pro jednotné reporty, kde potřebujete pravidelné řádky.
  • BI: Exportuje data ve formátu optimalizovaném pro nástroje Business Intelligence. Jedná se o specifickou strukturu určenou pro import do analytického softwaru třetích stran.
• Interval: (Viditelné pouze pro agregaci Equidistant) Definuje časový krok mezi řádky (např. minuta, hodina, den).
• Format:
  • .xlsx: Standardní soubor Microsoft Excel.

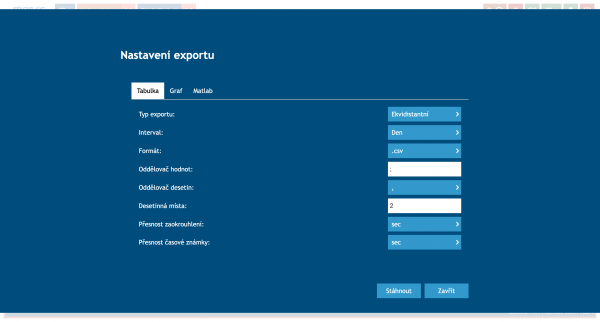

  • .csv: Comma Separated Values (prostý text), kompatibilní téměř s jakýmkoli softwarem pro práci s daty. Poznámka: Pokud exportujete data jako šablonu pro ruční nahrávání CSV (např. pro doplnění dat po výpadku spojení s PLC), musíte vybrat tento formát.
• Value Delimiter / Decimal Separator: (Viditelné pouze pro CSV) Umožňuje přizpůsobit formát souboru konkrétním regionálním nastavením (např. použití čárky nebo středníku). *Pokud plánujete data znovu nahrát, ujistěte se, že tato nastavení odpovídají nastavení importu.*
• Decimal Places: Určuje počet desetinných míst v exportovaných hodnotách.
• Timestamp Precision: Nastavení přesnosti časového záznamu (např. na sekundy).

Po dokončení konfigurace klikněte na Download.

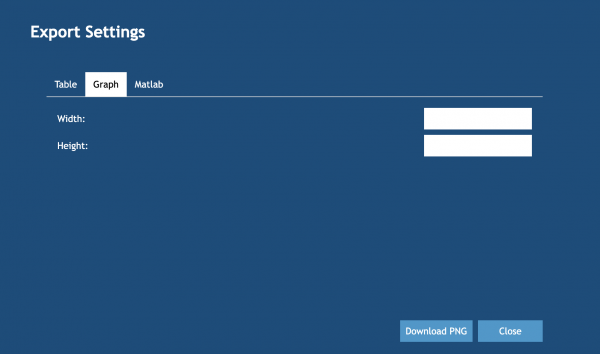

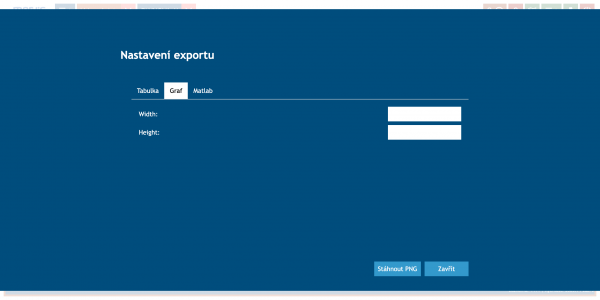

Použijte záložku Graph pro uložení obrázku grafu přesně tak, jak je zobrazen na obrazovce. To je ideální pro vložení do e-mailů, prezentací nebo vytváření vizuálních compliance reportů.

Nastavení:

• Width / Height: Můžete zadat přesné rozměry obrázku v pixelech. Pokud ponecháte prázdné, použije se aktuální velikost okna prohlížeče.

Klikněte na Download PNG pro uložení obrázku do počítače.

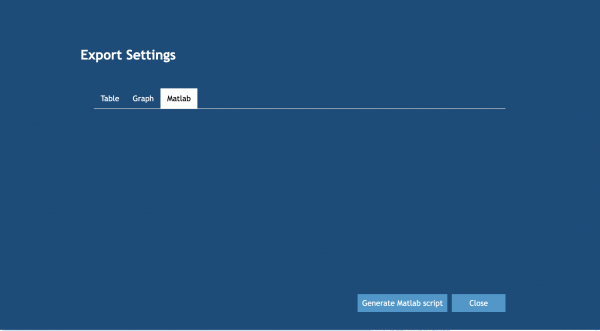

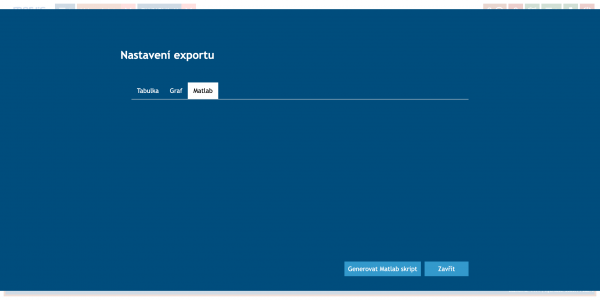

Použijte záložku Matlab, pokud potřebujete zpracovávat data pomocí softwaru MathWorks Matlab.

Tato možnost generuje skript, který umožňuje import vybraných dat přímo do prostředí Matlabu pro inženýrskou analýzu.

Klikněte na Generate Matlab script pro stažení souboru.
