HMI editor

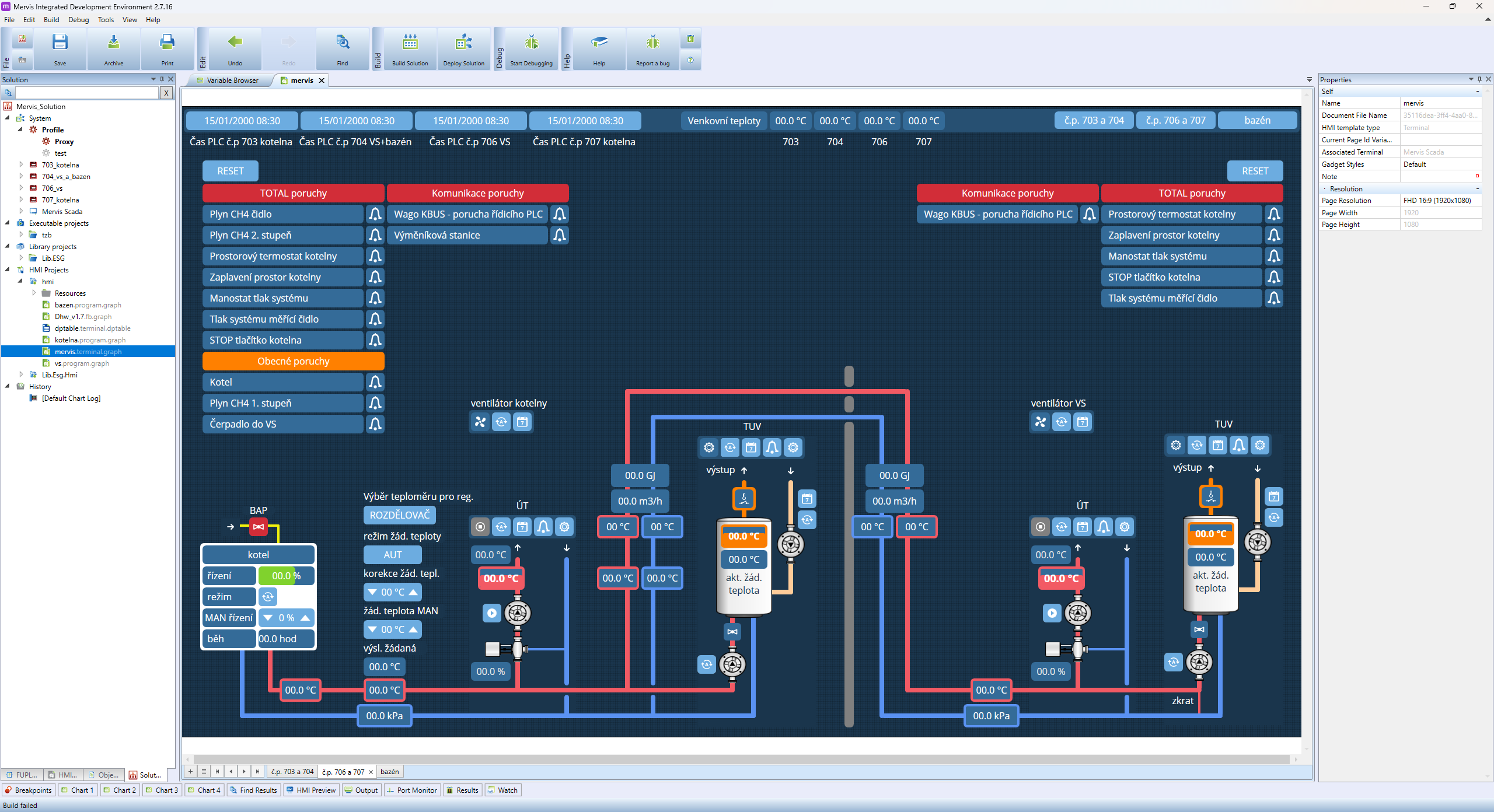

Součástí Mervis IDE je nově i integrovaný HMI editor. HMI editor jako takový slouží k vytváření rozhraní mezi strojem a člověkem. V tomto případě se tedy jedná o vytváření rozhraní mezi PLC, potažmo regulačním SW, a člověkem - uživatelem, tedy menu pro terminály HT102, HT200, pro LCD displej na PLC, pro web v PLC a pro grafiku a menu aplikace Mervis Menu Reader. Součástí instalátoru nadále zůstává program Mervis HMI.

Tento program slouží pro editaci definic z předchozích verzí Mervis IDE. Definice vytvořené v Mervis HMI programu mohou být naimportovány do nového integrovaného HMI editoru.

Samotné definice se vytvářejí do „HMI projektu“. Ten je k nalezení v průzkumníku sestavy na stejné úrovni jako jsou Spustitelné projekty nebo Knihovní projekty.

Do HMI projektu lze vytvářet několik rozdílných prvků - šablon. Ve zjednodušeném módu lze vytvářet

• Textovou šablonu pro PLC - Definice pro LCD, které je přímo na PLC
• Textovou šablonu pro Terminál - Definice pro LCD nebo aplikaci Mervis Visual
• Grafickou šablonu pro Terminál - Grafická definice pro HT200 nebo aplikaci Mervis Visual.
• Textovou šablonu pro Funkční blok či Program - specifická definice pro libovolný funkční blok či program
