Editor DPTable

Editor DPTable je základní nástroj v prostředí Mervis IDE určený pro správu, import a aktualizaci datových bodů v projektech. Tato příručka popisuje běžné scénáře použití, včetně importu proměnných (SCADA metadat) a organizace skupin datových bodů.

Dialog Import proměnných SCADA poskytuje podrobnou kontrolu nad způsobem importu a aktualizace proměnných v projektu. V závislosti na způsobu spuštění importu můžete být nejprve vyzváni k výběru zdroje nebo přejdete přímo k výběru metody importu.

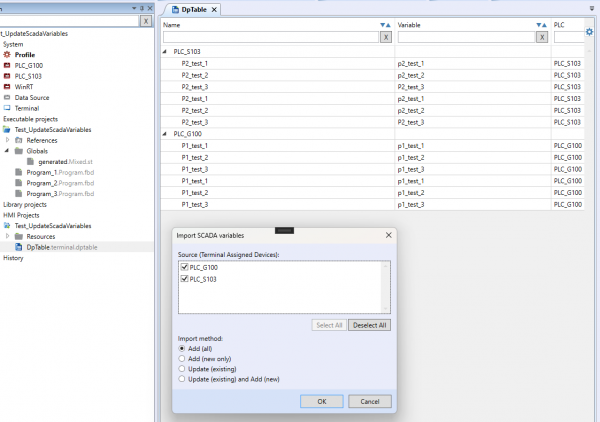

Při globálním importu můžete určit přesný hardwarový zdroj pomocí seznamu Zdroj (zařízení přiřazená terminálům).

• Pomocí zaškrtávacích polí můžete filtrovat a vybírat konkrétní zdroje, například jednotlivé PLC (např. PLC_G100, PLC_S103).
• Dialog obsahuje také tlačítka Vybrat vše a Zrušit výběr všeho pro snadnou správu rozsáhlejších seznamů zařízení.

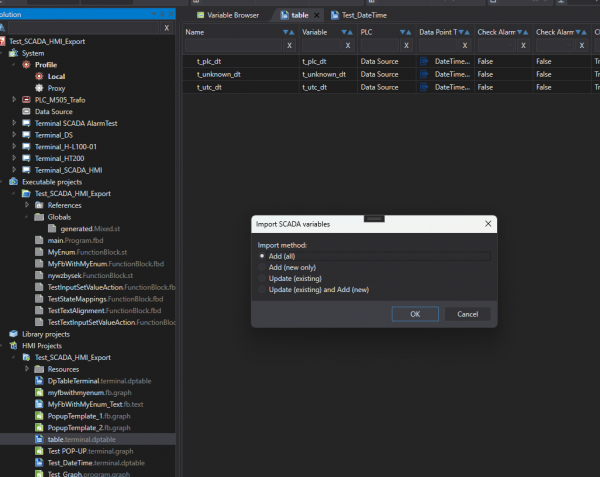

Dialog umožňuje přesně určit, jak mají být importovaná data zpracována pomocí přepínačů Metoda importu. K dispozici jsou následující možnosti:

• Přidat (vše): Importuje všechny vybrané proměnné jako nové položky.
• Přidat (pouze nové): Importuje pouze proměnné, které v aktuálním projektu ještě neexistují.
• Aktualizovat (existující): Aktualizuje metadata proměnných, které již v projektu existují, bez přidávání nových proměnných.
• Aktualizovat (existující) a přidat (nové): Synchronizuje projekt aktualizací stávajících proměnných a importem nově nalezených proměnných ze zdroje.

Kliknutím pravým tlačítkem myši na konkrétní datové body nebo celé skupiny zařízení v seznamu editoru otevřete kontextové menu s funkcemi pro cílenou správu a aktualizaci.

Místo globální aktualizace všech bodů můžete aktualizovat pouze vybrané položky:

• Aktualizovat ze SCADA proměnné: Speciální funkce dostupná přímo nad označeným datovým bodem nebo skupinou, která načte nejnovější metadata SCADA pouze pro vybranou položku.

Pro udržení přehledné struktury DPTable, zejména po rozsáhlých importech nebo změnách projektu, můžete využít nástroje dostupné v kontextovém menu:

• Smazat prázdné skupiny: Rychle vyčistí pracovní prostor odstraněním skupin datových bodů, které již neobsahují žádné aktivní proměnné.

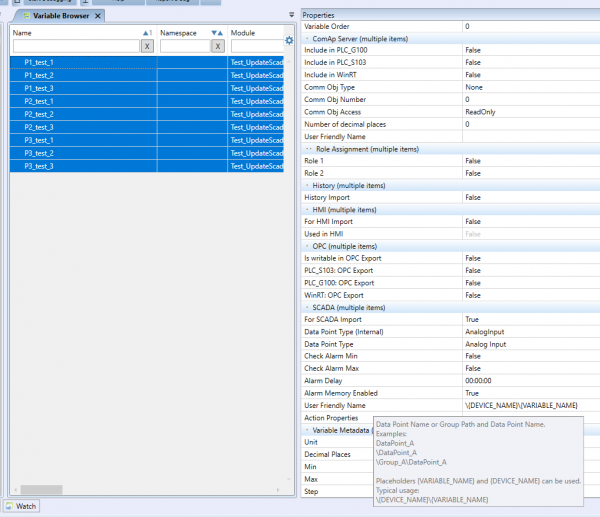

Při konfiguraci datových bodů v Prohlížeči proměnných můžete automatizovat vytváření názvů pomocí panelu Vlastnosti. V sekci SCADA podporuje pole User Friendly Name dynamické zástupné symboly.

Podporované zástupné symboly:

• `{DEVICE_NAME}`
• `{VARIABLE_NAME}`

Typické použití: Pro vytvoření cesty a názvu se běžně používá zápis `\{DEVICE_NAME}\{VARIABLE_NAME}`.
