Instalace Mervis RT pro Wago PLC

Instalace Mervis RT na Wago PLC se provádí pomocí SD karty, která obsahuje aktuální sestavení operačního systému, Mervis RT a všechny potřebné konfigurační skripty.

• Stáhněte nejnovější obraz Mervis RT: mervis_wago_sd.img
• Připravte SD kartu s kapacitou alespoň 1 GB
• Pro zápis obrazu na SD kartu doporučujeme aplikaci Rufus: https://rufus.ie

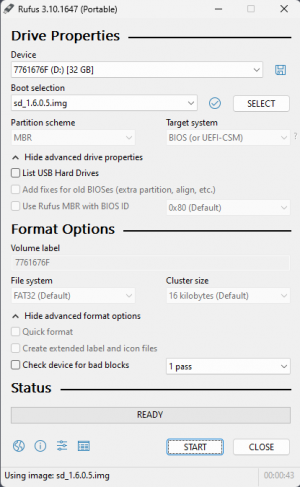

• Vložte kartu do čtečky, spusťte Rufus a vyberte SD kartu a stažený soubor img
• Kliknutím na tlačítko „Start“ zahájíte zápis obrazu na SD kartu – Tím dojde k úplnému přepsání obsahu karty!
• Vložte připravenou kartu do vypnutého Wago PLC a zapněte jej
• Počkejte, dokud LED označená L1 třikrát zeleně nezabliká a poté všechny LED nezhasnou.
  Během kopírování bude blikat LED uSD a LED L1 bude svítit oranžově
• Vyjměte SD kartu a restartujte Wago

Důležité

• Před instalací do Wago PLC vždy proveďte nový zápis obrazu na SD kartu. Vyjmutí SD karty z Wago PLC po instalaci mohlo způsobit poškození systému souborů na SD kartě.

Výchozí přístup SSH

• uživatel: root
• heslo: wago[posledních šest znaků MAC adresy]

• Síť: DHCP
• Uživatelské jméno: admin
• Heslo: rw

• PFC200-750-8202
• PFC100-750-8101
• PFC100+UART-750-8102
• CC100
• Moduly
  • 750/753-402, 4x DI DC24V 3ms, HSS
  • 750/753-430, 8x DI
  • 750-438, 2x DI NAMUR Ex i
  • 750-451, 8x AI RTD konfigurovatelné
  • 750-458, 8x AI termočlánek
  • 750/753-453, 4x AI 0-20 mA
  • 750/753-459, 4x AI 0-10 V
  • 750-485, 2x AI 4-20 mA Ex i
  • 750-486, 4x AI 4-20 mA Ex i
  • 750-496, 8x AI 0-20 mA
  • 750-497, 8x AI 0-10 V
  • 750/753-530, 8x DO DC24V HSS
  • 750/753-536, 8x DO DC24V LSS
  • 750/753-537, 8x DO DC24V HSS + diagnostika
  • 750/753-553, 4x AO 0-20 mA
  • 750/753-559, 4x AO 0-10 V
  • 750-585, 2x AO 0-20 mA Ex i
  • 750-586, 4x AO 0-20 mA Ex i
  • 750-597, 8x AO 0-10 V
  • 750-600, koncový modul
  • 750-606, napájecí modul s diagnostikou Ex i
  • 750-610, napájecí modul s diagnostikou
  • 750-633, čítač nahoru/dolů Ex i
  • 750/753-638, 2x čítač nahoru/dolů
  • 750-652, 232/485 konfigurovatelné
  • 750-1400, 16x DC24V 3ms, plochý kabel, HSS
  • 750-1405, 16x DC24V 3ms, HSS
  • 750-1415, 8x DC24V 3ms, HSS, 2vodičové
  • 750-1500, 16x DC24V 0.5A, plochý kabel, HSS
  • 750-1504, 16x DC24V 0.5A, HSS
  • 750-1506, 8x DI + 8x DO DC24V 0.5A, HSS
  • 750-1515, 8x DC24V 0.5A, HSS
