Datanodes

Datanode představuje virtuální zařízení, které zprostředkovává data z různých fyzických zařízení nebo externích služeb. Obsahuje jeden nebo více signálů, proměnných či hodnot, se kterými dále pracuje systém Mervis SCADA
Datahub Spravuje váš datanode a zajišťuje jeho komunikaci a ukládání dat.

Typ datanodu určuje způsob, jakým jsou data získávána:

  • IoT LoRa typy (např. uh30, prolora, elliot…) – přijímají data z ČRA a obvykle odpovídají jednomu konkrétnímu fyzickému zařízení, například elektroměru či vodoměru.
  • HTTP typy (např. gasnet, spotrebapodpalcem, distribuce24…) – aktivně načítají data z externích API. Ne vždy jde o jedno zařízení – data mohou být agregovaná, zpracovaná službou, nebo může jeden datanode obsluhovat i stovky fyzických zařízení najednou.

V uživatelském rozhraní lze pro datanode nastavit základní konfigurační parametry a specifické vlastnosti daného typu. Také je možné přiřadit datanode k datahubu, pokud je jich v doméně dostupných více.

Datahub Spravuje váš datanode a zajišťuje jeho komunikaci a ukládání dat.

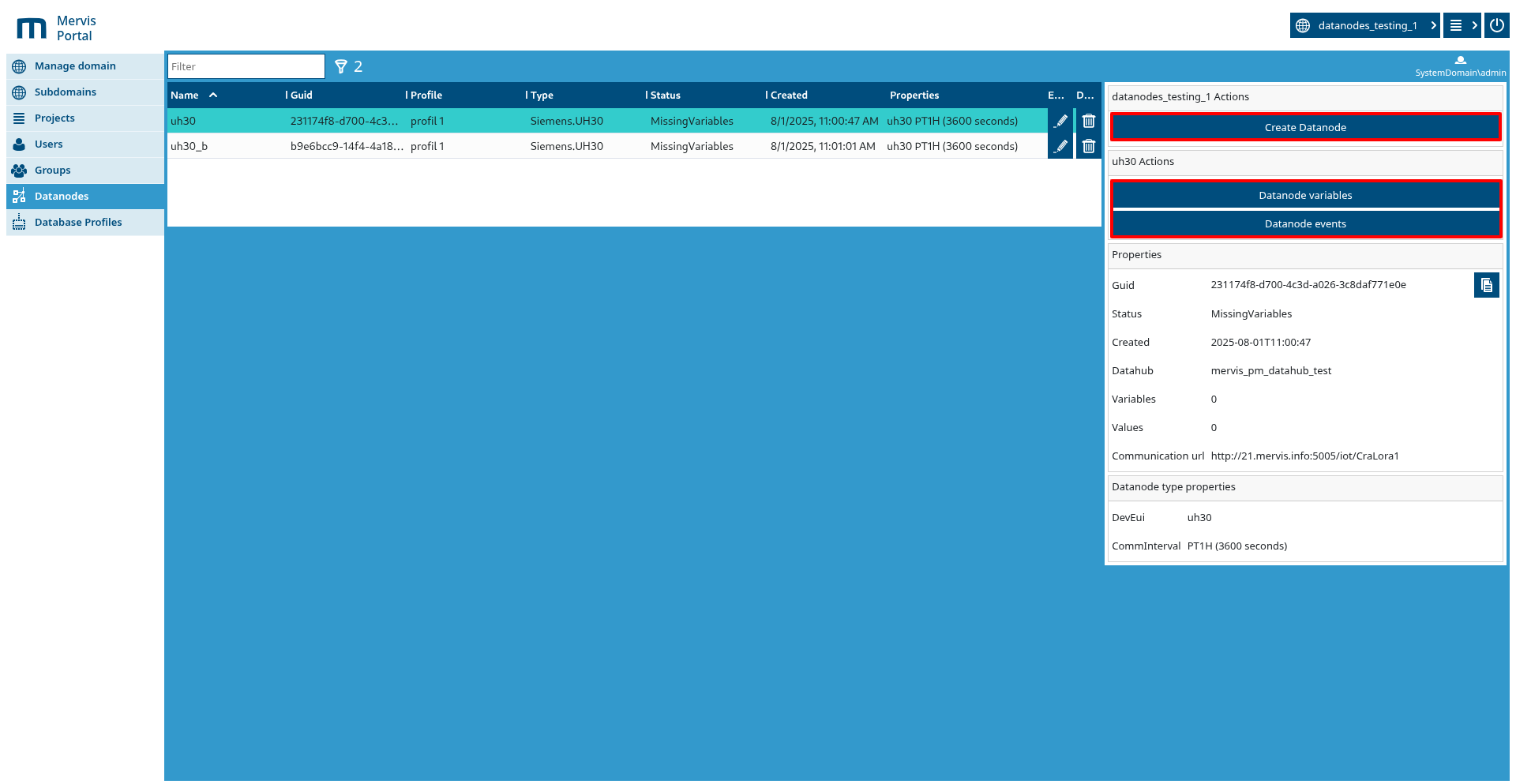

Hlavní akce:

  • Edit Datanode – umožňuje změnit parametry existujícího datanodu
  • Delete Datanode – umožňuje odstranit vybraný datanodu

Tlačítka:

  • Create Datanode – otevře modální okno pro vytvoření nového datanodu
  • Datanode variables – otevře modální okno zobrazující proměnné datanodu
  • Datanode events – otevře modální okno zobrazující události datanodu

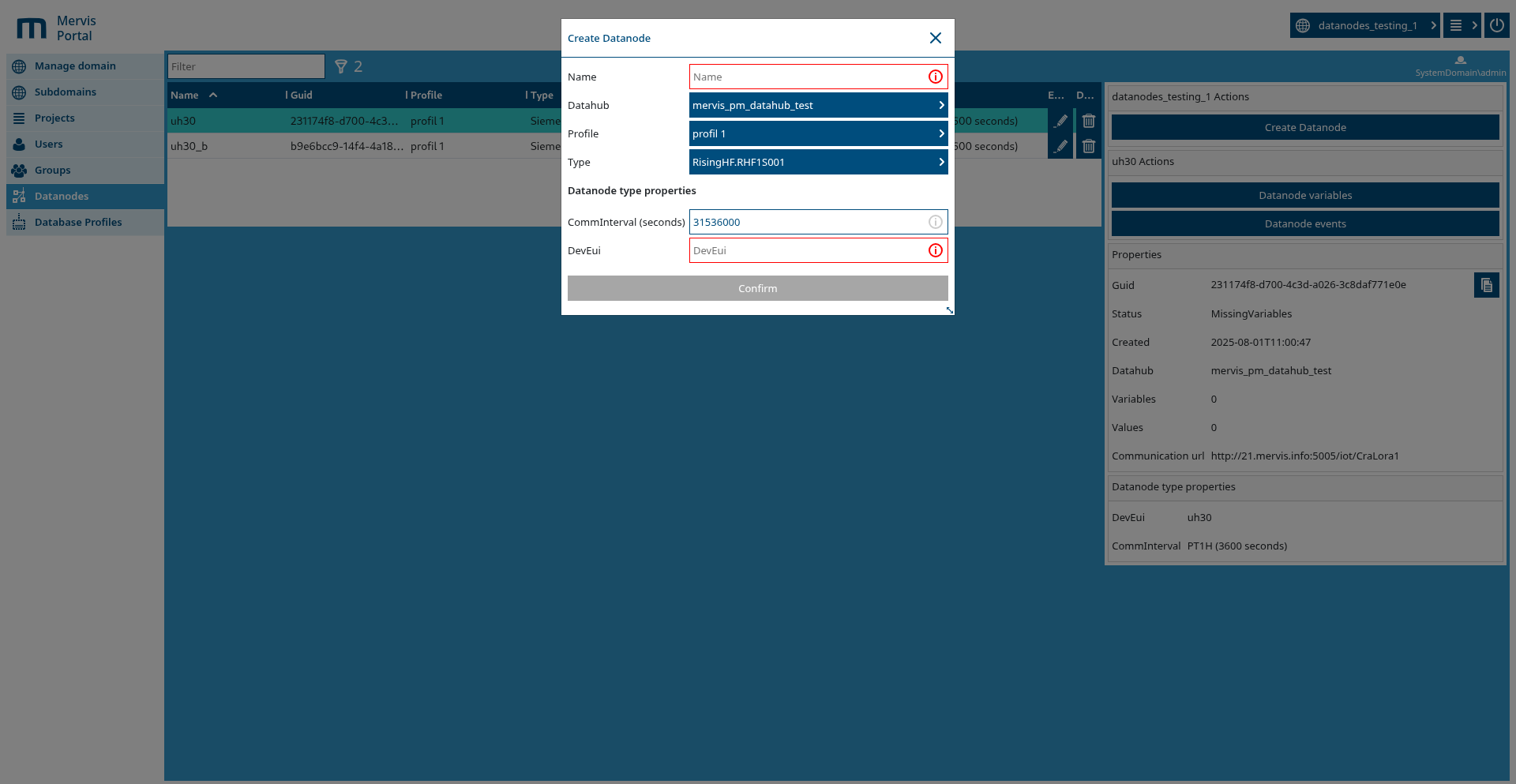

Modální okno pro vytvoření nového datanodu

V tomto okně lze nastavit parametry datanodu:

  • Name – název datanodu
  • Datahub – výběr datahubu. Pokud je v doméně dostupné pouze jeden datahub, toto pole se nezobrazuje. V opačném případě vyberte to, které odpovídá nastavení daného datanodu a jeho typu.
  • Database profile – databázový profil datanodu
  • Type – typ datanodu, který určuje, jaké vlastnosti lze datanodu nastavit
  • Datanode type properties – vlastnosti datanodu závislé na jeho typu. Pokud je řádek označen červeně, jedná se o povinnou vlastnost, kterou je nutné vyplnit. Pokud označen není, jde o nepovinnou vlastnost a její hodnota může zůstat prázdná. U některých vlastností může být předvyplněna výchozí hodnota.

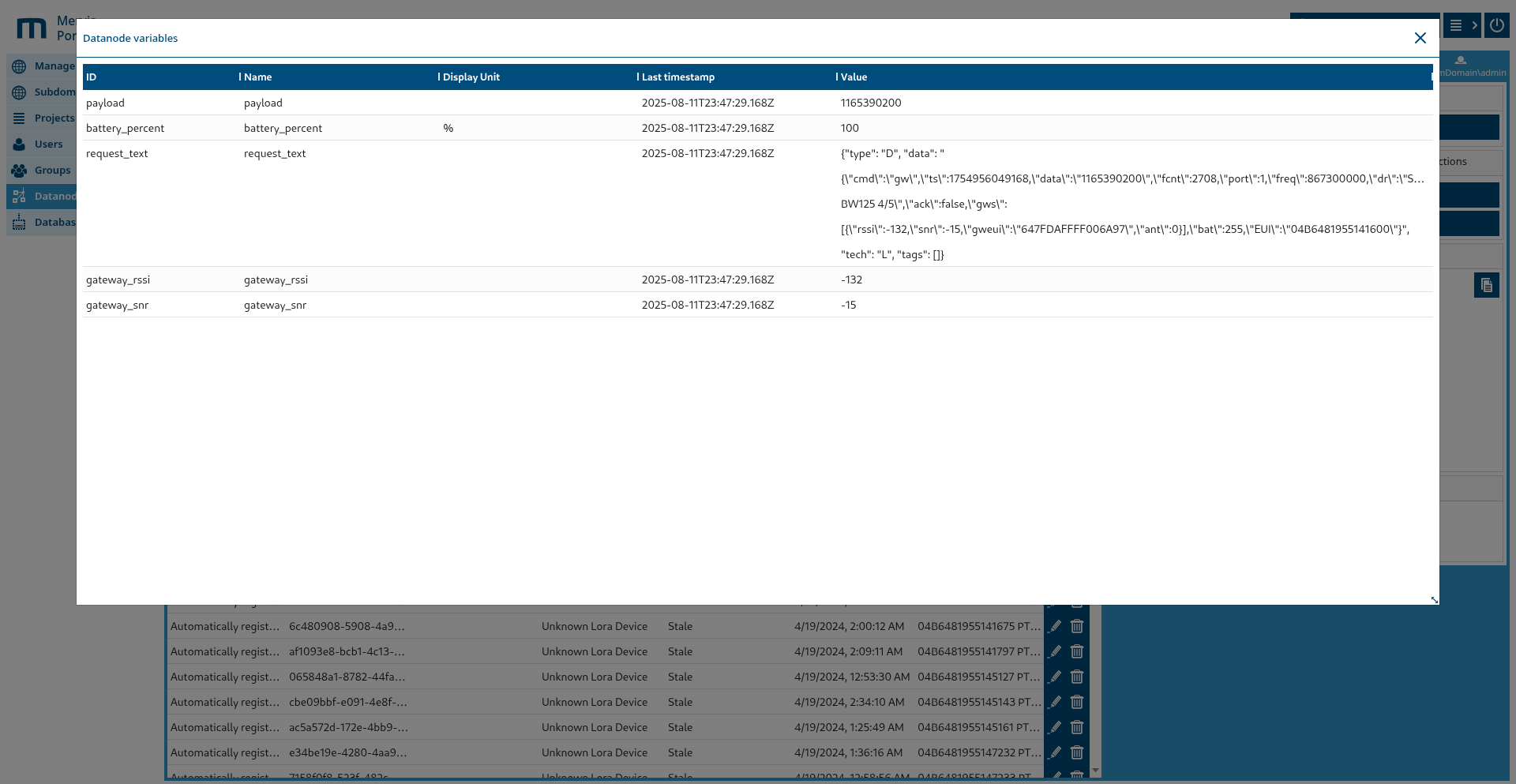

Modální okno zobrazující seznam dostupných proměnných datanodu a jejich poslední známou hodnotu v systému Mervis, společně s časovou známkou této hodnoty.

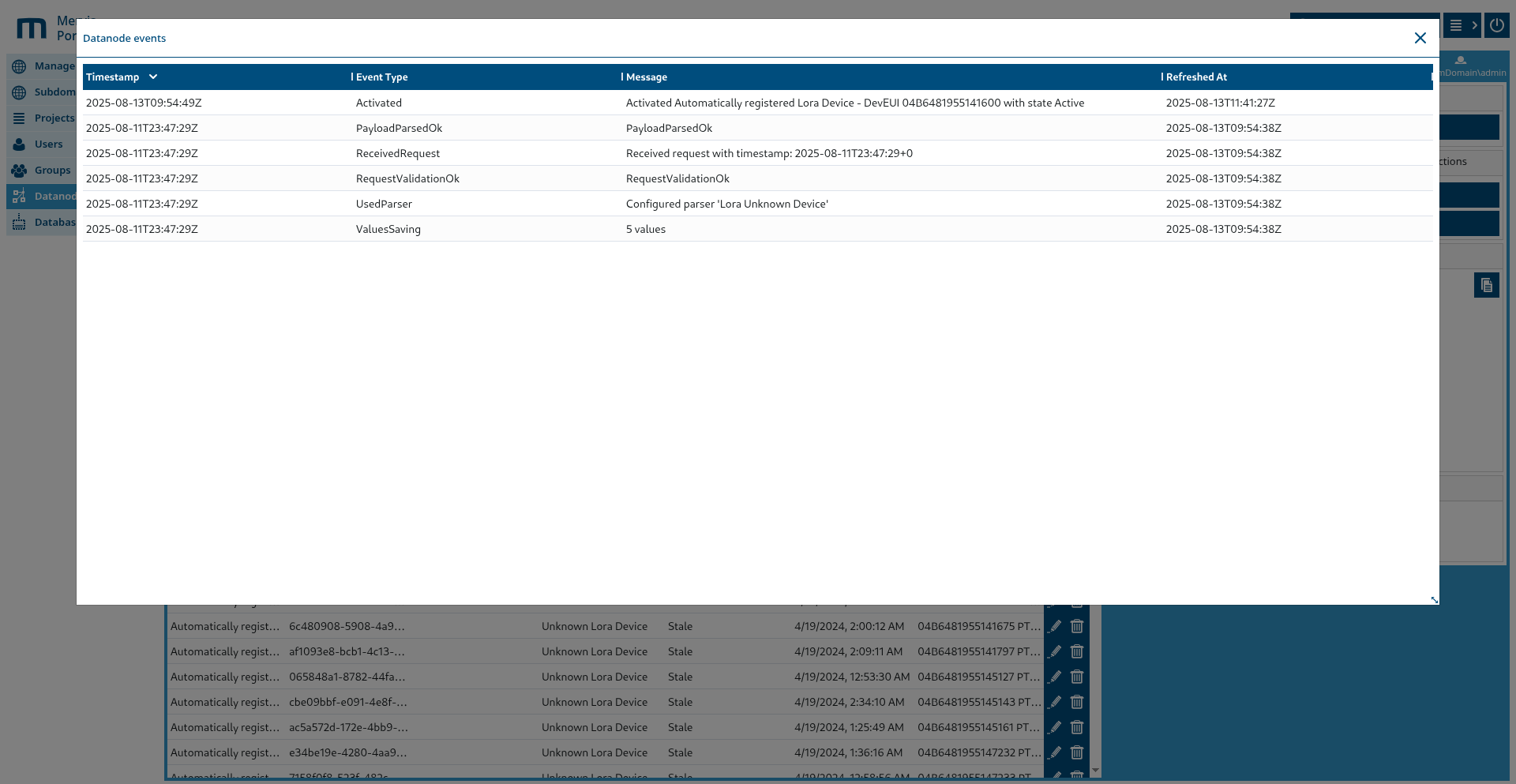

Modální okno zobrazující události datanodu. Jedná se o aktuální stav daného datanodu, sloužící mimo jiné pro hledání chyb datanodu.
