Projekty

Tato sekce poskytuje přehled projektů v dané doméně a umožňuje jejich správu. V hlavním přehledu lze projekty vyhledávat, vytvářet, upravovat a mazat a také spravovat oprávnění jednotlivých uživatelů a skupin. K dispozici je i správa souborů projektu včetně historie nahrávání, úprav a mazání.

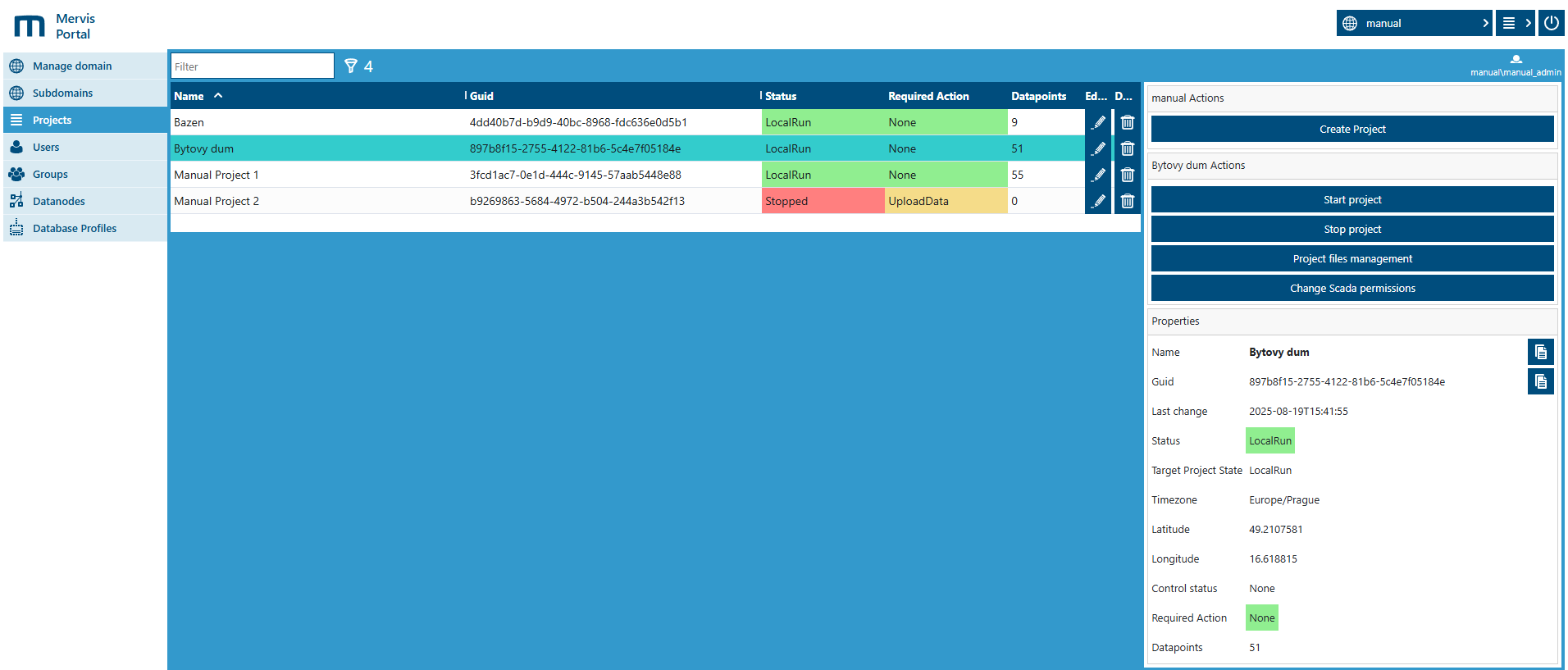

V horní části tabulky je pole Filter pro fulltextové vyhledávání projektů. Pod ním je seznam všech projektů v doméně se základními informacemi:

Sloupec	Popis
Name	Název projektu
Guid	Jedinečný identifikátor projektu
Status	Stav projektu
Required action	Akce, kterou je nutné provést, aby projekt dosáhl požadovaného stavu
Datapoints	Počet datových bodů projektu
Actions	Tlačítka pro úpravu (viz Edit Project) nebo smazání projektu

Po výběru konkrétního projektu se v pravé části obrazovky zobrazí panel s podrobnými informacemi:

Vlastnosti:

• Name – název projektu
• Guid – jedinečný identifikátor projektu
• Last Change – datum a čas poslední změny projektu
• Status – aktuální stav projektu
• Target Project State – požadovaný stav projektu
• Timezone – časové pásmo projektu
• Latitude / Longitude – souřadnice fyzického umístění projektu
• Control Status – aktuální stav řízení projektu
• Required Action – akce potřebná k uvedení projektu do požadovaného stavu
• Datapoints – počet datových bodů projektu

Zvláštní pozornost věnujte vlastnostem Control Status a Required Action, protože informují o probíhajících nebo nutných změnách stavu projektu.

Vlastnost Control Status může nabývat těchto hodnot:

• None – stav není relevantní (projekt není nahraný do SCADA)
• Waiting – probíhá kontrola stavu projektu
• Stopping – projekt se zastavuje
• Unloading – projekt se uvolňuje
• Loading – projekt se načítá
• ReloadingProperties – znovu se načítají vlastnosti projektu
• ReloadingData – znovu se načítají datové soubory
• Starting – projekt se spouští
• Failed – řízení projektu dočasně selhalo (proběhne další automatický pokus)
• DoneFailed – automatické řízení projektu selhalo (proces nepokračuje)
• Suspended – automatické řízení projektu bylo pozastaveno (čeká na ruční zásah)

Většina těchto stavů nevyžaduje žádnou akci uživatele – jde jen o mezikroky, během kterých automatické řízení pokračuje. Výjimkou jsou stavy Suspended a DoneFailed.

Pokud má Control Status hodnotu Suspended, doporučujeme, aby uživatel s oprávněním SCADA.Aggregated_Manage obnovil stav projektu. To lze provést kliknutím na Apply Changes v Project Files Management. Do stavu Suspended se projekt obvykle dostane při změně souborů projektu nebo při úpravě projektu administrátorskými nástroji.

Pokud má Control Status hodnotu DoneFailed, systém nemohl proces dokončit kvůli chybě. Uživatel s oprávněním SCADA.Aggregated_Manage by měl zkontrolovat Required Action a problém ručně vyřešit. Obvykle jde o chyby datových souborů (UploadData, FixDataFormat, FixDataConflicts), kdy je nutné nahrát správné soubory a znovu kliknout na Apply Changes.

Vlastnost Required Action může nabývat těchto hodnot:

• None – není potřeba žádná akce, projekt je v požadovaném stavu
• Load – načíst projekt do SCADA
• ReloadProperties – znovu načíst vlastnosti projektu
• ReloadData – znovu načíst datové soubory
• Start – spustit projekt
• Stop – zastavit projekt
• Unload – odebrat projekt ze SCADA instance
• FixInstance – přepnout projekt z aktuální instance na cílovou SCADA instanci
• UploadData – nahrát chybějící datový soubor
• FixDataFormat – opravit neplatný formát datového souboru
• FixDataConflicts – vyřešit konflikty mezi více datovými soubory

Pro každý projekt jsou v pravém panelu dostupné tyto akce:

• Create Project – vytvoření nového projektu
• Start Project / Stop Project – spuštění, resp. zastavení vybraného projektu
• Project Files Management – otevře modální okno, ve kterém lze nahrávat, upravovat, stahovat a mazat soubory projektu. Zpřístupňuje také historii souborů projektu.
• Change Scada permissions – správa SCADA oprávnění pro vybraný projekt

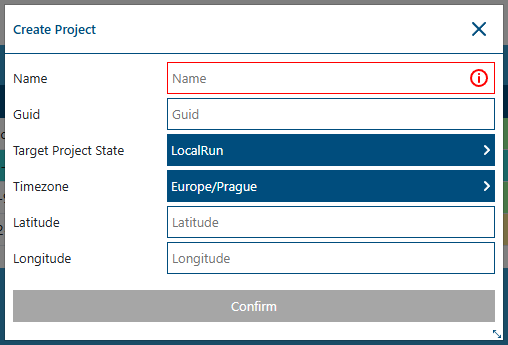

Každý projekt se skládá z vlastností a datových souborů. V Portálu lze vytvořit nový projekt, tedy pouze jeho záznam s vlastnostmi. Formulář pro vytvoření nového projektu se otevře po kliknutí na Create Project v panelu akcí. V dialogu lze nastavit tyto položky:

Pole	Popis
Name	Název projektu (povinné pole)
Guid	Jedinečný identifikátor projektu
Target Project State	Požadovaný stav projektu
Timezone	Časové pásmo projektu
Latitude / Longitude	Souřadnice fyzického umístění projektu pro zobrazení na mapě v Mervisu

Název projektu je jediné povinné pole formuláře a lze ho kdykoli změnit. Guid není nutné zadávat ručně; pokud zůstane prázdný, vygeneruje se. Guid projektu se ale musí shodovat s Guid nahrávaných souborů .data.

Lokalizaci lze zapnout po vytvoření projektu v dialogu Edit project (viz Edit Project).

V současnosti nelze datové soubory vytvořit přímo v Portálu – musí je vygenerovat externí aplikace. Přes Portál je pak lze nahrát, projekt spustit nebo stáhnout existující soubory. Podrobnosti viz Project Files Management.

Po vytvoření záznamu bude projekt v systému Mervis viditelný uživatelům s odpovídajícími oprávněními. Po změně oprávnění může chvíli trvat, než se změny projeví (obvykle okamžitě nebo do půl minuty). V počáteční fázi bez souborů projektu se nezobrazí žádný obsah. Změna vlastností projektu, jako je název, časové pásmo nebo umístění, neovlivní jeho běh; běžící projekt poběží dál a nové vlastnosti se uplatní za běhu. Změna domény může způsobit zastavení a opětovné spuštění projektu, protože může být přesunut na vhodnější SCADA instanci.

Tlačítko Start Project nastaví požadovaný stav projektu na LocalRun. Naopak tlačítko Stop Project změní požadovaný stav na Stopped, což vede k zastavení projektu.

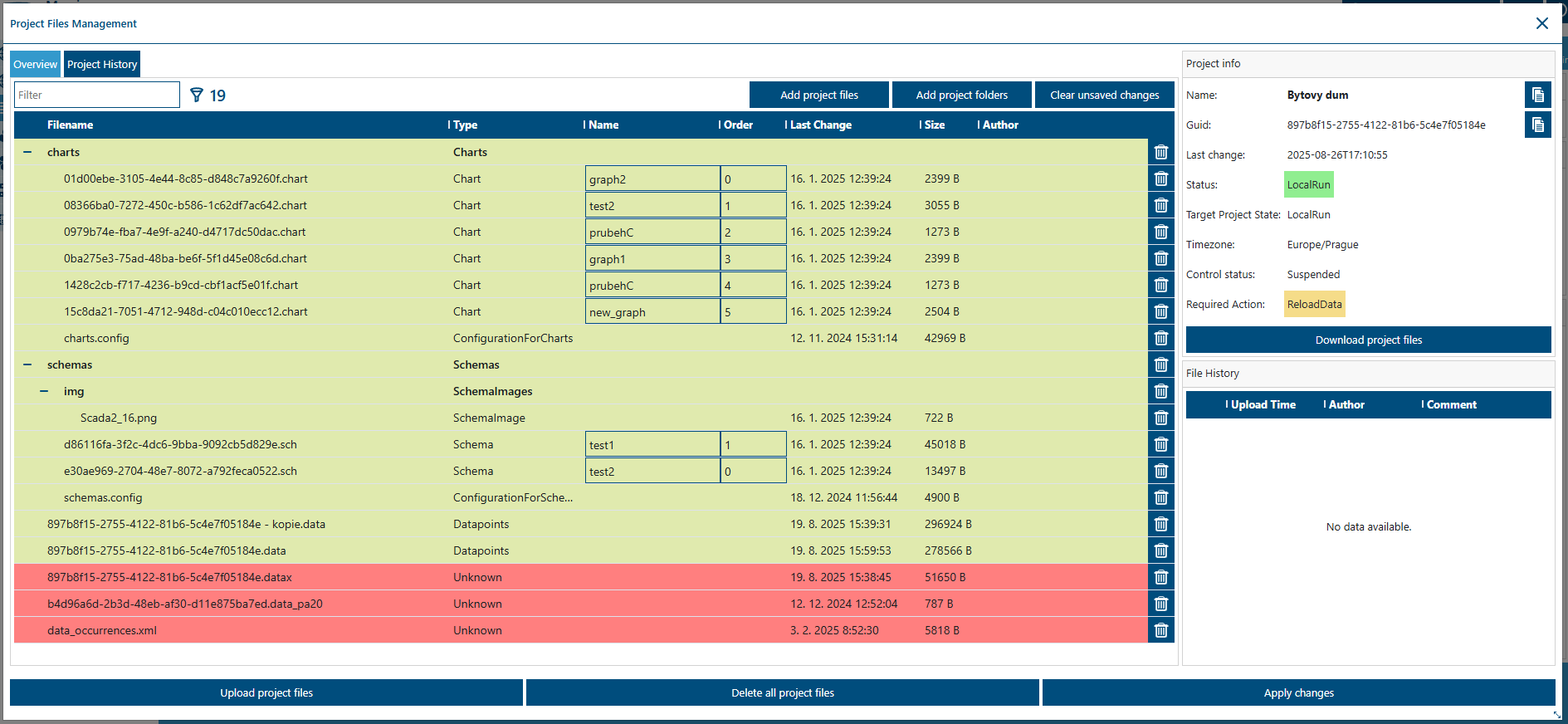

Do této sekce se dostanete kliknutím na tlačítko Project Files Management. V horní části modálního okna jsou dvě záložky – Overview a Project History. Ve výchozím stavu je aktivní záložka Overview a okno je rozdělené na tyto části:

• Seznam souborů projektu – tabulka se soubory a složkami projektu (grafy, schémata, datové soubory)
• Informační panel projektu (vpravo) – zobrazuje název, Guid, stav, cílový stav atd.
• Historie souboru – přehled nahrání a změn vybraného souboru
• Ovládací tlačítka (viz tabulka)

V horní části tabulky je filtr pro fulltextové vyhledávání souborů. Pod ním je seznam všech souborů projektu se základními údaji:

Sloupec	Popis
Filename	Název souboru
Type	Typ souboru (Chart, Schema, Datapoints, …)
Name	Uživatelský název (lze upravit)
Order	Pořadí zobrazení (lze upravit)
Last Change	Datum a čas poslední změny
Size	Velikost souboru
Author	Uživatel, který změnu provedl
Actions	Tlačítka pro stažení nebo smazání

Postup:

1. Připravte soubory, které chcete nahrát.
2. Vyberte soubory pomocí Add project files / Add project folders, nebo je přetáhněte (drag & drop) přímo do okna.
3. Nově přidané soubory jsou zvýrazněné. Nepodporované formáty jsou označené červeně a do Mervisu se nenahrají.
4. U schémat můžete vyplnit Name a nastavit Order pro zobrazení.
5. Kliknutím na Upload project files nahrajete soubory do Mervisu.
6. Kliknutím na Apply changes provedete všechny potřebné operace a nasadíte projekt.

Poznámka:

• Po nahrání datových souborů (*.data, *.data_p*) a použití změn se projekt zastaví a znovu spustí s novými soubory.
• Nahrání ostatních souborů a použití změn se projeví bez zastavení projektu.
• Smazání projektu vede k jeho ukončení a odebrání ze systému.

Poznámka: Stejným způsobem se nahrávají i slovníky pro překlad projektu (.dict). Viz Překlad projektu.

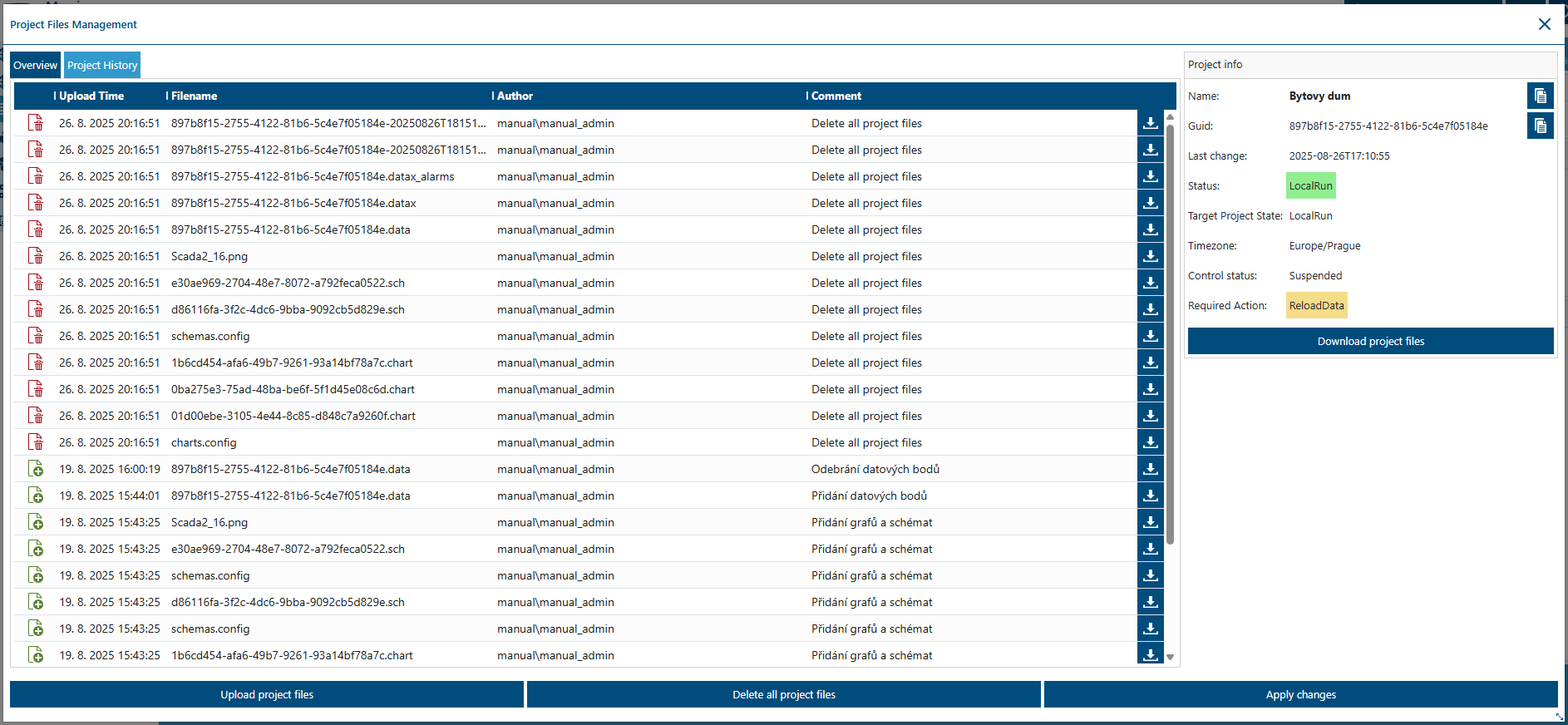

Záložka Project History poskytuje přehled všech změn souborů projektu a slouží jako elektronický auditní záznam. Uživatel vidí kompletní historii nahraných souborů, kdo změnu provedl (Author), přesné datum a čas změny a případné komentáře k úpravám. Díky spolehlivému a dohledatelnému záznamu změn konfigurace systému tak splňuje přísné požadavky na compliance a QA.

Sloupec	Popis
Operation Type	Typ operace provedené se souborem
Upload Time	Datum a čas změny souboru
Filename	Název souboru
Author	Uživatel, který změnu provedl
Comment	Komentář ke změně
Actions	Tlačítko pro stažení

Operace se soubory:

• CreateOrUpdate – vytvoření nebo aktualizace souboru
• Delete – smazání souboru
• CleanUp – vyčištění historie souboru
• Rename – přejmenování souboru

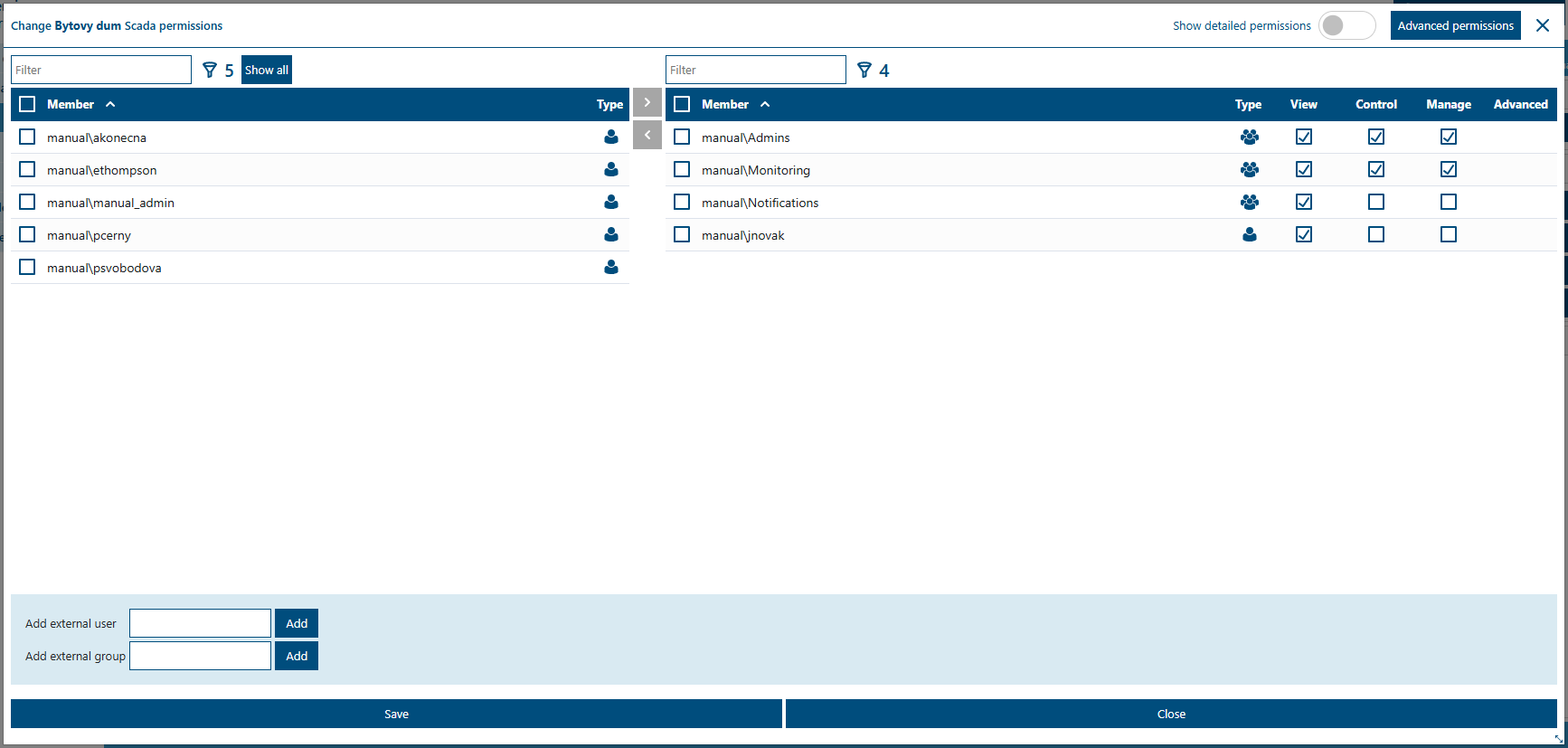

Toto tlačítko otevře modální okno pro nastavení SCADA oprávnění vybraného projektu. Kombinací níže uvedených oprávnění a jejich přiřazením skupinám uživatelů můžete vytvořit běžné provozní role (např. Viewer, Operator, QA, Admin).

Typy oprávnění:

• View – umožňuje zobrazit projekt.
• Control – kromě zobrazení umožňuje i ovládání. Tlačítka jsou aktivní. Lze nastavovat časové plány.
• Manage – umožňuje nahrávat a restartovat projekty.

Oprávnění se musí kombinovat. Pro ovládání jsou potřeba oprávnění View i Control. Podrobnosti viz Oprávnění.

Projekt upravíte kliknutím na ikonu úprav ve sloupci Actions v seznamu projektů. Dialog Edit project obsahuje tyto položky:

Změny uložíte tlačítkem Confirm.

Poznámka: Změna názvu, časového pásma nebo umístění projektu neovlivní běžící projekt. Nové vlastnosti se uplatní za běhu.
