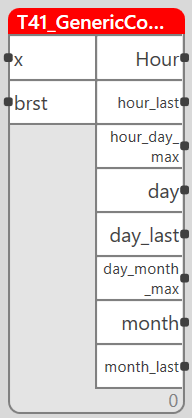

Obecný měřič energií
Celé jméno
Lib.Hvac.v1_0.T41_GenericConsumptionMeter
Popis
Čítač umožňující zpracovat stavy pro různé časové intervaly. Pracuje s energií, pokud je potřeba pracovat s příkonem je nutné předřadit funkční blok integrátoru - hodnota na vstupu musí být rostoucí.
Potřebné reference projektu
- Lib.Hvac
Použití v ST
program test
var
gcm: lib.hvac.v1_0.T41_GenericConsumptionMeter;
end_var
gcm();
end_program
Popis vstupů a výstupů
| Vstupy | Jméno | Datový typ | Retain | Nutno připojit | Význam |
|---|---|---|---|---|---|
| use_e_time | bool | Ne | Ne | Určuje, zda se použije energetický čas e_time (=true) nebo lokální vnitřní čas PLC (=false) | |
| e_time | td | Ne | Ne | Energetický čas | |
| x | real | Ne | Ano | Čítačový vstup spotřebované energie/množství (předpokládá se rostoucí hodnota ošetřená proti přetečení) | |
| brst | bool | Ne | Ne | Reset výstupů, pokud mají *_init vstupy jinou hodnotu než -1 aplikují se pro příslušné intervaly | |
| bcint | bool | Ne | Ne | Signál přechodu pro uživatelský čítač (mimo hodiny, libovolná perioda) | |
| tariff | int | Ne | Ne | Aktuální číslo tariffu - určuje, který z tariffů se bude inkrementovat | |
| btariff_rst | bool | Ne | Ne | Reset tarifních výstupů, pokud mají *_init tarifní vstupy jinou hodnotu než -1 aplikují se pro příslušné tarifní výstupy | |
| shift | int | Ne | Ne | Aktuální číslo směny - určuje, která ze směn se bude inkrementovat | |
| bshift_rst | bool | Ne | Ne | Reset směnových výstupů, pokud mají *_init směnové vstupy jinou hodnotu než -1 aplikují se pro příslušné směnové výstupy | |
| cint_init | real | Ano | Ne | Init hodnota pro uživatelský čítač 1 | |
| q_init | real | Ano | Ne | Init hodnota pro čtvrthodinový čítač 1 | |
| hour_init | real | Ano | Ne | Init hodnota pro hodinový čítač 1 | |
| day_init | real | Ano | Ne | Init hodnota pro denní čítač 1 | |
| week_init | real | Ano | Ne | Init hodnota pro týdenní čítač 1 | |
| month_init | real | Ano | Ne | Init hodnota pro měsíční čítač 1 | |
| year_init | real | Ano | Ne | Init hodnota pro roční čítač 1 | |
| q_last_init | real | Ano | Ne | Init hodnota pro poslední čtvrthodinu 1 | |
| hout_last_init | real | Ano | Ne | Init hodnota pro poslední hodinu 1 | |
| day_last_init | real | Ano | Ne | Init hodnota pro poslední den 1 | |
| week_last_init | real | Ano | Ne | Init hodnota pro poslední týden 1 | |
| month_last_init | real | Ano | Ne | Init hodnota pro poslední měsíc 1 | |
| year_last_init | real | Ano | Ne | Init hodnota pro poslední rok 1 | |
| tariff1_init | real | Ano | Ne | Init hodnota pro 1. tarif 2 | |
| tariff2_init | real | Ano | Ne | Init hodnota pro 2. tarif 2 | |
| tariff3_init | real | Ano | Ne | Init hodnota pro 3. tarif 2 | |
| tariff4_init | real | Ano | Ne | Init hodnota pro 4. tarif 2 | |
| tariff5_init | real | Ano | Ne | Init hodnota pro 5. tarif 2 | |
| tariff6_init | real | Ano | Ne | Init hodnota pro 6. tarif 2 | |
| tariff7_init | real | Ano | Ne | Init hodnota pro 7. tarif 2 | |
| shift1_init | real | Ano | Ne | Init hodnota pro 1. směnu 3 | |
| shift2_init | real | Ano | Ne | Init hodnota pro 2. směnu 3 | |
| shift3_init | real | Ano | Ne | Init hodnota pro 3. směnu 3 | |
| shift4_init | real | Ano | Ne | Init hodnota pro 4. směnu 3 |
1 Pro aplikaci hodnot u *_init musí být jejich hodnota různá od -1 a dojít k vzestupné hraně na vstupu rst
2 Pro aplikaci hodnot u *_init musí být jejich hodnota různá od -1 a dojít k vzestupné hraně na vstupu btariff_rst
3 Pro aplikaci hodnot u *_init musí být jejich hodnota různá od -1 a dojít k vzestupné hraně na vstupu bshift_rst
| Výstupy | Jméno | Datový typ | Význam |
| cint | real | Aktuální hodnota uživatelského čítače (překlopení ovládáno naběžnou hranou na vstupu bcint) | |
| cint_last | real | Poslední hodnota uživatelského čítače | |
| q | real | Aktuální hodnota čtvrhodiny | |
| q_est | real | Odhad pro hodnotu čtvrhodiny dle vývoje aktuální | |
| q_last | real | Poslední (předchozí vzhledem k aktuální) hodnota čtvrthodiny | |
| q_hour_max | real | Maximalni hodnota čtvrthodiny v rámci aktuální hodiny | |
| q_hour_max_stamp | dt | Čas maximalni hodnoty čtvrthodiny v rámci aktuální hodiny | |
| q_day_max | real | Maximalni hodnota čtvrthodiny v rámci aktuálního dne | |
| q_day_max_stamp | dt | Čas maximalni hodnoty čtvrthodiny v rámci aktuálního dne | |
| q_month_max | real | Maximalni hodnota čtvrthodiny v rámci aktuálního měsíce | |
| q_month_max_stamp | dt | Čas maximalni hodnoty čtvrthodiny v rámci aktuálního měsíce | |
| hour | real | Hodnota čítače v rámci aktuální hodiny | |
| hour_est | real | Odhad pro hodnotu hodinového čítače dle vývoje aktuálního | |
| hour_last | real | Poslední (předchozí vzhledem k aktuální) hodnota hodinového čítače | |
| hour_day_max | real | Maximalní hodnota hodinového čítače v rámci aktuálního dne | |
| hour_day_max_stamp | dt | Čas maximalní hodnoty hodinového čítače v rámci aktuálního dne | |
| day | real | Hodnota čítače v rámci aktuálního dne | |
| day_last | real | Poslední (předchozí vzhledem k aktuální) hodnota čítače v rámci aktuálního dne | |
| day_month_max | real | Maximalní hodnota hodinového čítače v rámci aktuálního měsíce | |
| day_month_max_stamp | dt | Čas maximalní hodnoty hodinového čítače v rámci aktuálního dne | |
| week | real | Hodnota čítače v rámci aktuálního týdne | |
| week_last | real | Poslední (předchozí vzhledem k aktuální) hodnota čítače v rámci aktuálního týdne | |
| month | real | Hodnota čítače v rámci aktuálního měsíce | |
| month_last | real | Poslední (předchozí vzhledem k aktuální) hodnota čítače v rámci aktuálního měsíce | |
| year | real | Hodnota čítače v rámci aktuálního roku | |
| year_last | real | Poslední (předchozí vzhledem k aktuální) hodnota čítače v rámci aktuálního roku | |
| tariff1 | real | Hodnota čítače pro 1. tariff | |
| tariff2 | real | Hodnota čítače pro 2. tariff | |
| tariff3 | real | Hodnota čítače pro 3. tariff | |
| tariff4 | real | Hodnota čítače pro 4. tariff | |
| tariff5 | real | Hodnota čítače pro 5. tariff | |
| tariff6 | real | Hodnota čítače pro 6. tariff | |
| tariff7 | real | Hodnota čítače pro 7. tariff | |
| shift1 | real | Hodnota čítače pro 1. směnu | |
| shift2 | real | Hodnota čítače pro 2. směnu | |
| shift3 | real | Hodnota čítače pro 3. směnu | |
| shift4 | real | Hodnota čítače pro 4. směnu | |
| b_q | bool | Signál konce aktuální čtvrthodiny 1 | |
| bhour | bool | Signál konce aktuální hodiny 1 | |
| bday | bool | Signál konce aktuálního dne 1 | |
| bweek | bool | Signál konce aktuálního týdne 1 | |
| bmonth | bool | Signál konce aktuálního měsíce 1 | |
| byear | bool | Signál konce aktuálního roku 1 |
1 Signalizace provedena přechodem z úrovně false do true, trvající po dobu 5 sekund, a následný návrat do false
Podrobný popis funkce
Používá se lokální čas PLC, nebo vlastní čas (typicky transformace začátku energetického dne). Podpora pro tarify, směny a uživatelský interval. Signalizace konce intervalů. Na vstupu musí být rostoucí hodnota ošetřená proti přetečení. Nepracuje s transformacemi.
