Datové body

Tato sekce slouží k přehledu a správě datových bodů projektu. Uživatel zde může:

• zobrazit seznam datových bodů s aktuálními hodnotami a alarmy,
• vyhledávat a filtrovat položky,
• označovat datové body jako oblíbené,
• upravit nastavení datového bodu,
• přejít do grafu datového bodu,
• přejít na detail alarmu.

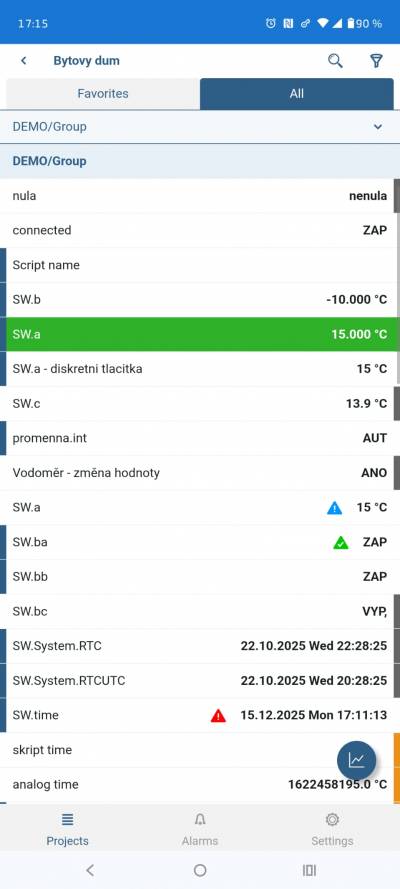

Přehled datových bodů

Datový bod je logická reprezentace jedné měřené nebo řízené veličiny v technologickém procesu, včetně její aktuální hodnoty, času měření a souvisejících metadat. Může jít například o:

• hodnotu senzoru (teplota, tlak, průtok),
• stav zařízení (zapnuto/vypnuto, porucha),
• vypočtenou hodnotu (průměr, suma),
• řídicí proměnnou (žádaná hodnota, setpoint).

Každý datový bod je v přehledu uveden v samostatném řádku a obsahuje následující informace:

Řádek s informacemi o datovém bodu

Název	Popis
Indikátor nastavitelných datových bodů	Svislý modrý pruh na levém okraji položky informuje o možnosti nastavení datového bodu. To je dostupné po rozbalení položky prostřednictvím tlačítka Settings.
Identifikátor	Označení datového bodu.
Ikona alarmu	Znázornění alarmového stavu datového bodu.
Aktuální hodnota	Aktuální hodnota datového bodu včetně jednotky, pokud existuje (např. 10°C, ZAP/VYP, ANO/NE).
Ikona hvězdičky	Slouží k přidání nebo odebrání datového bodu z oblíbených položek. Prázdná hvězda znamená, že datový bod není mezi oblíbenými, vyplněná hvězda značí opak.
Indikátor spolehlivosti a aktuálnosti dat	Svislý pruh na pravém okraji položky uživatele informuje o tom, kdy proběhla poslední změna hodnoty a zda při získávání dat např. nedošlo k chybě komunikace.

V aplikaci rozlišujeme následující typy alarmů:

• aktivní
• potvrzený
• v paměti

Barva indikátoru na pravé straně řádku signalizuje aktuálnost a spolehlivost dat na základě následujících pravidel:

• zelená - čerstvě načtená data

• oranžová - data se špatnou kvalitou nebo chybou komunikace

• světle šedá - poslední změna hodnoty datového bodu proběhla před méně než 8 hodinami

• středně šedá - poslední změna hodnoty datového bod proběhla před méně než týdnem

• tmavě šedá - poslední změna hodnoty datového bod proběhla před méně než měsícem

• černá - hodnota datového bodu je zastaralá. To znamená, že nebyla aktualizována po dobu delší než pětinásobek nastaveného intervalu aktualizace. Pokud je například interval aktualizace nastaven na 10 s, hodnota je označena jako zastaralá po 50 s bez aktualizace.


Seznam obsahuje dva typy položek:

• Datové body – jednotlivé měřené či řízené veličiny technologického procesu.
• Skupiny a podskupiny datových bodů – hierarchická logická struktura sloužící k přehlednému uspořádání datových bodů. Skupiny umožňují sdružovat související datové body (např. podle technologie, zařízení nebo lokality) a usnadňují orientaci v rozsáhlém seznamu. Tyto položky jsou vizuálně zvýrazněny světle modrým pozadím.

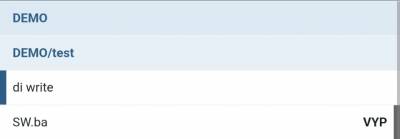

Odlišení datových bodů a skupin

Práci se seznamem datových bodů usnadňují následující ovládací prvky:

1. Horní lišta s ikonami vyhledávání a filtru - datové body lze vyhledávat podle názvu a filtrovat podle aktivních alarmů a chyb komunikace.
2. Záložky Favorites a All – umožňují přepínání mezi sekcí oblíbených datových bodů a celým projektem. Aktivní záložka je zvýrazněna tmavým pozadím.
3. Přepínač skupiny datových bodů – umožňuje rychlejší procházení seznamu přímým přechodem k hledané skupině.

• Klepnutím na název datového bodu dojde k jeho rozbalení. Nastavitelné položky poznáme podle modrého pruhu po pravé straně. Po rozbalení se u nich ukáže tlačítko Settings umožňující podrobnější nastavení.
• Dlouhým podržením datového bodu dojde k jeho podbarvení jasně zelenou barvou a uživateli je umožněno přejít do grafové sekce přes tlačítko s ikonou .
• Označením hvězdičky lze projekt rychle přidat mezi oblíbené a později jej snadno zobrazit na záložce Favorites.
